• 2021/01/21 掲載

パナソニック、マイナス70℃の保冷を実現する真空断熱保冷ボックス「VIXELL」を開発

パナソニック

  • icon-mail
  • icon-print
  • icon-hatena
  • icon-line
  • icon-close-snsbtns
記事をお気に入りリストに登録することができます。

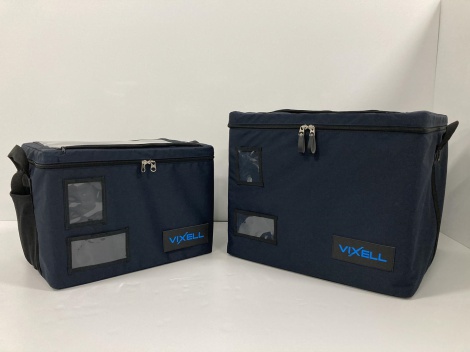

パナソニック株式会社(以下、パナソニック)は、ドライアイスなどの保冷剤を用いてマイナス70℃の環境を最長18日間保持(※1)できる真空断熱保冷ボックス「VIXELL(ビクセル)™」を開発しました。

ワクチンなど医薬品の輸送には、厳格な温度維持が求められます。一般的な断熱ボックスは、板状の真空断熱パネル(VIP)を貼り合わせて断熱層を形成しているため、パネルの継ぎ目からの冷気漏れが課題でした。パナソニックでは、断熱性能を高めるキーデバイスとして、長年、VIPの研究開発を進め、冷蔵庫などの省エネ化を実現してきました。「VIXELL™」は、これまで培ってきた技術やノウハウを生かして、VIPでは実現できなかった、箱型の立体形状に一体成型する独自加工で継ぎ目を無くし、冷気漏れの課題を解決。また、57リットルタイプでは断熱材に発泡ウレタンとグラスウールを使用することで、当社従来開発品と比較して保冷能力を約30%(※2)向上させました。

「VIXELL™」は、ボックス内に蓄熱ユニットを設置し、蓄熱ユニットの内外に保冷剤を充填することで、温度を維持します。蓄熱ユニットや保冷剤を変えることで、マイナス70℃以下のドライアイス温度帯(※3)やマイナス20℃以下、2℃~8℃温度帯など、多様な温度設定にも対応します。

断熱材の表面を被うプラスチック製シートは、ドライアイスなどを保冷剤として使用すると、脆化温度(※4)を下回り、輸送中の落下や振動によりシートが破損するおそれがありました。今回開発した「VIXELL™」では、衝撃吸収構造を採用することにより、ボックス内のシートの破損を軽減。ドライアイス温度帯においても、安定した輸送が可能となります。

当社は、2020年度末より製薬会社や流通業者などへのサンプル提供を開始し、早期の商品化を目指します。

※1 真空断熱保冷ボックス(120リットルタイプ)に、ドライアイス温度帯蓄熱ユニット(収納箱容積23リットル)を収納し、保冷ボックス内および収納箱内へドライアイス34kgを充填。外気温30℃にてマイナス70℃以下の温度維持時間を計測。

57リットルタイプでは、ドライアイス温度帯蓄熱ユニット(収納箱容積9リットル)を収納し、保冷ボックス内および収納箱内へドライアイス14kgを充填。外気温30℃にてマイナス70℃以下を最長9日間保持。

※2 真空断熱保冷ボックス(57リットルタイプ)と2℃~8℃帯蓄熱ユニット(収納容積8リットル)を使用し、外気温35℃にて2℃~8℃の温度維持時間を当社従来開発品と今回の開発品と比較した結果。

※3 ドライアイスの昇華温度であるマイナス79℃付近。

※4 JIS K7216に定める試験において、試験片の50%が破壊する温度。

 プラスチックの材質やグレードにより脆化温度は異なります。
