株式会社大林組(本社:東京都港区、社長:蓮輪賢治、以下 大林組)、日本電気株式会社(本社:東京都港区、社長:森田隆之、以下 NEC)、大裕株式会社(本社:大阪府寝屋川市、社長:飯田浩二、以下 大裕)は、共同開発した「バックホウ自律運転システム（ https://www.obayashi.co.jp/news/detail/news20190718_1.html）」を、トンネル工事現場にて土砂の積み込み搬出に適用する実証実験を行いました。

　建設業における生産性向上、働き方改革を実現するにあたっては、ICTを活用した施工や、生産プロセスそのものの変革が重要であり、建設重機の自動化や遠隔操縦、自律化に大きな期待が寄せられています。特にバックホウは、地盤の造成やトンネル掘削といった土木工事、大規模建築物の地下掘削における土砂の積み込みなど、施工における膨大な作業に用いるため、その自律化による効果が非常に高い建設重機です。

　3社は2019年に、センシング技術とそれらを統合管理する「ネットワークドコントロールシステム(注1)」や、NECの「適応予測制御技術(注2)」、大林組と大裕が共同で開発したメーカや機種を問わず対応が可能な汎用遠隔操縦装置「サロゲート（ https://www.obayashi.co.jp/solution_technology/detail/tech_d101.html）」を活用したバックホウ自律運転システムを開発しました。今般、建設現場に適用するための機能を拡張のうえ、大林組が施工するトンネル現場において、複数台の異なるメーカのバックホウが、土砂ピット内に堆積した土砂を掘削しダンプトラックに積み込む一連の作業を、自律運転にて実施しました。また、自律運転中は、遠隔地から1人のオペレータが監視し、いつでも遠隔操縦に切り替えられる体制を整備することで、バックホウに搭乗するオペレータの省人化を実現しました。

　本実証の成果および追加機能は以下のとおりです。

1.　1人のオペレータが複数台のバックホウを遠隔地から監視することで省人化を実現

　自律運転は、ダンプトラックの運転手が現場に備えつけたボタンを押すことで開始され、一定量の積み込みが完了すると自動で停止するため、その間、人手による作業が発生しません。自律運転中、オペレータは、遠隔地に設置したモニターで、施工ヤード各所に配置した複数台のカメラからの俯瞰映像や、バックホウの姿勢や状態、掘削エリアとダンプトラックへ積み込んだ土砂形状などのセンシング情報をリアルタイムで監視します。加えて、遠隔操縦に切り替えることで、オペレータは、現場のカメラ映像や作業音などをもとにバックホウを操作できます。1人のオペレータが複数台のバックホウを同時に監視することで、省人化を実現しました。

2.　効率の良い掘削・積み込み作業により、人手と同等の作業を実現

　効率の良い掘削作業を実施するためには、バックホウが掘削しやすい位置に土砂をかき寄せ、安定した土砂量を正確に掘削できることが重要です。また、ダンプトラックで搬出・運搬する際には、過積載の抑制や運搬中に崩れ落ちないよう適切な荷姿を形成する必要があります。

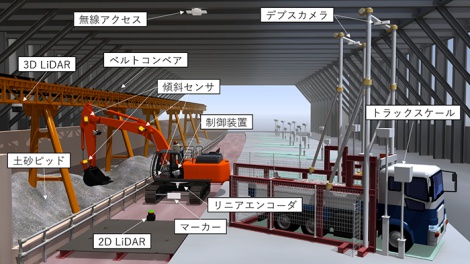

　今回、従来は人手で行っていた作業を自律運転で実施するため、センサを活用してピット内の土砂形状をもとに土砂を最適な位置にかき寄せる機能や、掘削したバケット内の土砂体積を推定する機能を開発し制御に組み込むことで、搬出時の総重量を目標値の98～100％の精度で積載することができました。加えて、バックホウの動作を高精度に制御することで、正確な掘削作業と公道運搬に適した荷姿に整形するなど、一連の作業を通じて、単に同じ動作を反復するのではなく、人手と同等の作業を実現しました。また、ベッセル(荷台)の形状を深度カメラで認識し積み込みを制御することで、あらゆる形状のダンプトラックに適応できます。

　本システムは、実際の建設現場に導入可能な実用性と機能性が評価され、国際学会2021 IEEE 17th International Conference on Automation Science and Engineering (CASE)に採択されました。今後は、施工現場への実適用はもとより、台数を増加させることによるさらなる生産性向上や、屋外環境への対応、他の建設重機との連携といった技術の拡張に取り組む予定です。

(注1)ネットワークドコントロールシステム：制御システムの一形態。通信ネットワークで制御に必要なセンサデータを収集し、通信ネットワーク経由で対象を制御するシステム

(注2)適応予測制御技術：制御対象の動特性の変化に適応する「適応制御」と、制御対象の動きを予測することで応答遅延に対応する「予測制御」を融合したNEC独自の制御技術
